यह पता लगाने का एक महँगा तरीका है कि पुर्ज़ा फिट नहीं होता: उसे ठोस बिलेट से मशीन कीजिए, मशीन पर कसिए, और देखिए कि वह किसी ऐसी चीज़ से टकरा रहा है जो CAD ने कभी दिखाई ही नहीं। एक सस्ता तरीका भी है: उसे रात भर में प्लास्टिक में छापिए, हाथ में लीजिए, और वही समस्या एक कप कॉफ़ी की कीमत में पकड़ लीजिए।
मशीन इंजीनियरिंग में 3D प्रिंटिंग का असली मूल्य यही है। यह कोई नयापन नहीं है और न ही मशीन शॉप का विकल्प। यह सस्ते में और जल्दी असफल होने का तरीका है, ताकि जब तक आप स्टील काटें, तब तक आप सही पुर्ज़ा काट रहे हों।
प्लास्टिक सस्ता है। तीन हफ़्ते देर से आया, दोबारा मशीन किया स्टेनलेस पुर्ज़ा नहीं।
हम असल में क्या छापते हैं, और क्यों
किसी चलती हुई मशीन शॉप में प्रिंटर तीन काम करके अपनी जगह बनाता है:
- कामकाजी प्रोटोटाइप। पुर्ज़े का एक असली, हाथ में लेने योग्य रूप, ताकि टूलिंग या मशीनिंग पर पैसा लगाने से पहले आप फिट, क्लीयरेंस, इस्तेमाल में सहजता और असेंबली जाँच सकें।
- जिग, फिक्स्चर और टूलिंग। असेंबली में मदद करने वाले हिस्से, ड्रिलिंग गाइड, अलाइनमेंट फिक्स्चर और सॉफ्ट-जॉ इंसर्ट: वे बेरौनक पुर्ज़े जो उत्पादन को तेज़ और दोहराने योग्य बनाते हैं, हफ़्ते भर में गढ़ने के बजाय एक दिन में छप जाते हैं।
- छोटे बैच और चेंज पार्ट्स। कम मात्रा वाले उत्पादन पुर्ज़े, गार्ड, गाइड और चेंज पार्ट्स, जहाँ हर एक को मशीन करना धीमा और बर्बादी भरा होता।
डिज़ाइन का जोखिम घटाना, परत दर परत
CAD मॉडल तब तक एक आत्मविश्वासी झूठ है जब तक कोई भौतिक चीज़ उसे साबित न कर दे। प्रोटोटाइप छापने से वे समस्याएँ सामने आती हैं जो केवल तीन आयामों में दिखती हैं:
- क्या यह फिट होगा? क्लीयरेंस, टकराव, और "मुझे पता ही नहीं था कि वह ब्रैकेट बीच में है" वाले पल। हाथ में साफ़ दिखते हैं, स्क्रीन पर अदृश्य रहते हैं।
- क्या यह जुड़ पाएगा? क्या कोई व्यक्ति सचमुच उस बोल्ट तक औज़ार पहुँचा सकता है? छपे हुए पुर्ज़े असेंबली का पूर्वाभ्यास करा देते हैं।
- क्या यह हाथ में सही लगता है? हैंडल, गार्ड और ऑपरेटर के छूने वाले हिस्से रेंडर से नहीं, हाथ से बेहतर परखे जाते हैं।
- क्या हरकत में जगह बचेगी? चलने वाले पुर्ज़े और उसके आसपास के हिस्सों को छापिए, और कुछ भी काटने से पहले उसकी पूरी हरकत जाँच लीजिए।
हर छपा हुआ दोहराव कुछ घंटों और कुछ ग्राम का होता है। बाद में पकड़ा गया हर दोहराव (मशीन की गई धातु में, या इससे भी बुरा, बनी हुई मशीन पर) दिनों और पैसों का होता है। दोनों की तुलना ही नहीं बनती।
छपे हुए पुर्ज़े से उत्पादन के चेंज पार्ट तक

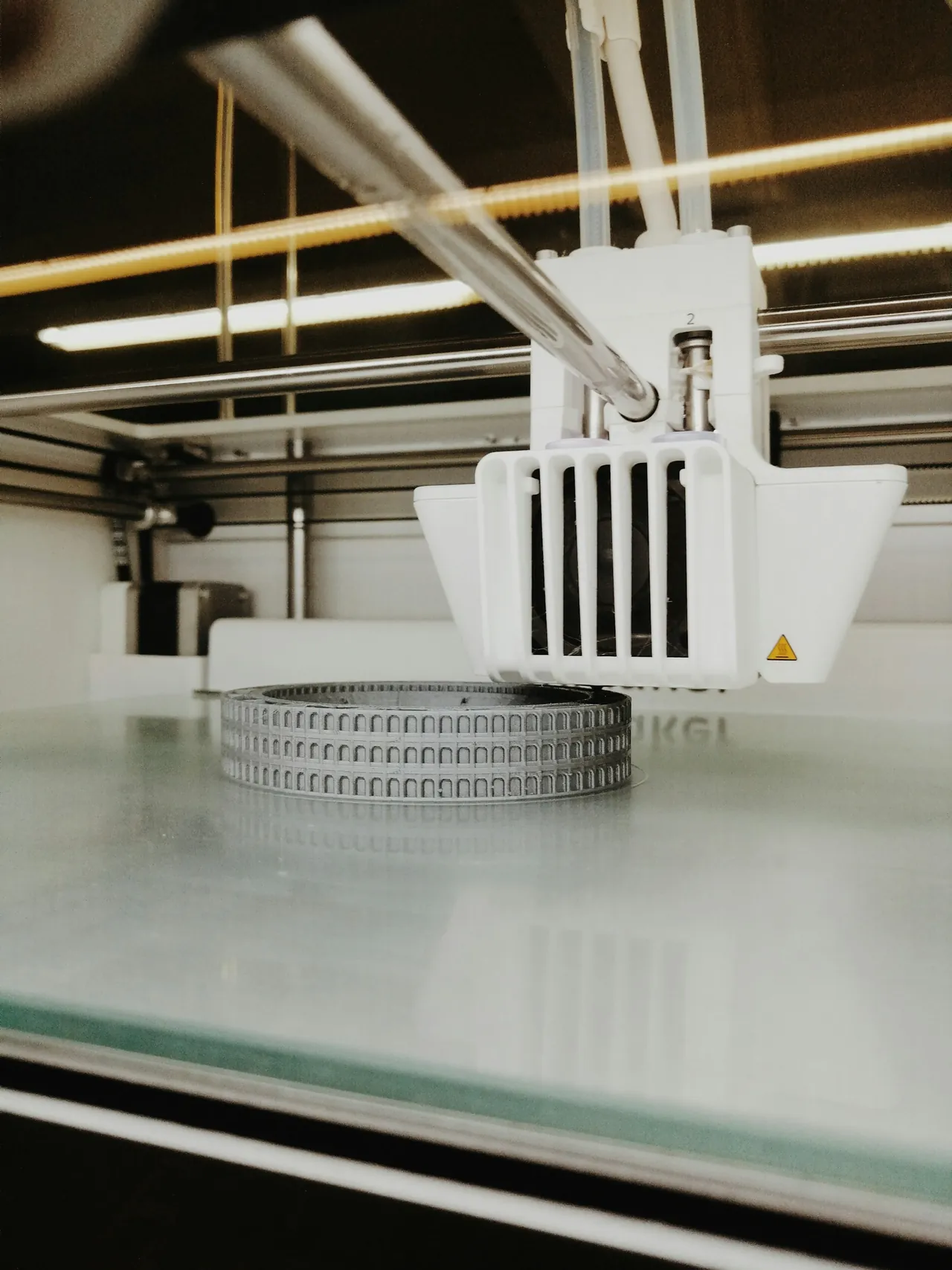

हर चीज़ को धातु का होना ज़रूरी नहीं। बहुत सारे गाइड, स्पेसर, गार्ड और चेंज पार्ट्स मज़बूत छपे हुए पॉलिमर में बढ़िया चलते हैं, एक दिन में छप जाते हैं, और कोई टूलिंग नहीं चाहिए। जो मशीन बार-बार फॉर्मेट बदलती है, उसके लिए छपे हुए चेंज पार्ट्स का सेट 20 मिनट और 2 घंटे के चेंजओवर का फ़र्क हो सकता है।
असली बात इंजीनियरिंग की परख है: यह जानना कि कौन सा पुर्ज़ा प्रिंट के रूप में चल सकता है, किसे मशीन करना ज़रूरी है, और किसे पहले छापकर फिर मशीन करना चाहिए। यही परख एक प्रिंट कतार और एक असली प्रोटोटाइपिंग साझेदार का फ़र्क है।
अपनी प्रिंटिंग किसी मशीन निर्माता से क्यों कराएँ
प्रिंटर किसी के पास भी हो सकता है। मूल्य उसके आसपास की वर्कशॉप में है। चूँकि MOI परिशुद्ध मशीनें खुद डिज़ाइन और तैयार करती है, इसलिए छपा हुआ पुर्ज़ा प्रिंट पर खत्म नहीं होता। वह एक ऐसे कार्यप्रवाह में बैठता है जो सहनशीलता, सामग्री, फिट और उत्पादन की असल माँगें पहले से जानता है। हम किसी पुर्ज़े को CAD से छपे प्रोटोटाइप तक और फिर मशीन किए उत्पादन पुर्ज़े तक ले जा सकते हैं, बिना उसे अजनबियों के हाथों से गुज़ारे।
इससे प्रिंटिंग उन उत्पाद टीमों और निर्माताओं के लिए एक उपयोगी जॉब-वर्क बन जाती है जिन्हें पुर्ज़े जल्दी चाहिए और जिन्हें वे इंजीनियरों से परखवाने हैं, न कि बस किसी कतार में डाल देने हैं। फ़ाइल भेजिए; ऐसा पुर्ज़ा पाइए जिस पर भरोसा किया जा सके।
